Zisternen Filterkorb GF extern DN 100 Kunststoff
Art.-Nr.: NEW-15426Der Zisternen Filterkorb GF als externer Regenwasserfilter für den Einbau vor der Zisterne. Die beiden oberen Stutzen DN 100 können als Einspeisung oder wahlweise als Notüberlauf genutzt werden. Der Zulauf zur Zisterne erfolgt seitlich.

Beschreibung

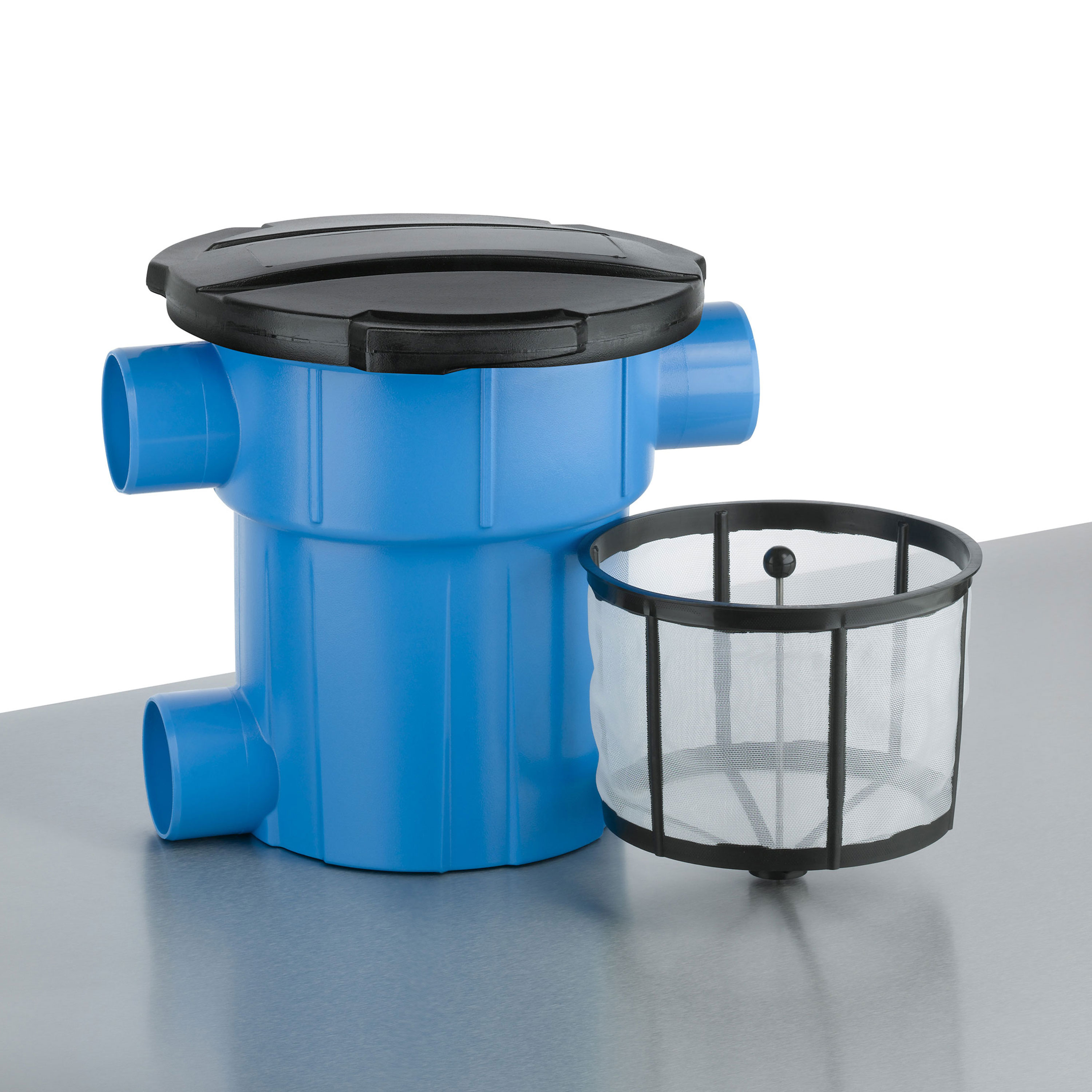

Der Regenwasserfilter GF extern mit Deckel.
Der externe Zisternen Filterkorb ist ein Vorfilter mit integriertem Filtersieb aus Kunststoff zum Einbau vor der Zisterne im Erdreich. Der GF extern ist ideal für Anlagen zur Gartenbewässerung und für Regenwassernutzungsanlagen, bei denen das Regenwasser einer Versickerungsanlage zugeführt wird. Der Schmutzfangkorb aus Kunststoff ist so im Gehäuse befestigt, dass er über die Entnahmestange leicht entnommen werden kann. Der Zulauf zur Zisterne erfolgt über den unteren seitlichen Stutzen. Zusätzlich kann ein beruhigter Zulauf in die Zisterne eingebaut werden. Wartungsintervall je nach Verschmutzung mehrmals jährlich.
Technische Daten
Regenwasserfilter | DIN 1989-2, Typ B |
Maschenweite | 1 mm |
Höhendifferenz Zulauf & Ablauf | 270 mm |
Anschluss Zulauf | DN 100 |
Notüberlauf / Zweiter Zulauf | DN 100 |
Ablauf in den Speicher | DN 100 |
Abmessungen Gehäuse (L/B/H) | 575 x 386 x 435 mm |
Abmessungen Korb (Ø/H) | 305 x 245 mm |
Material Filterkorb | Polyethylen |

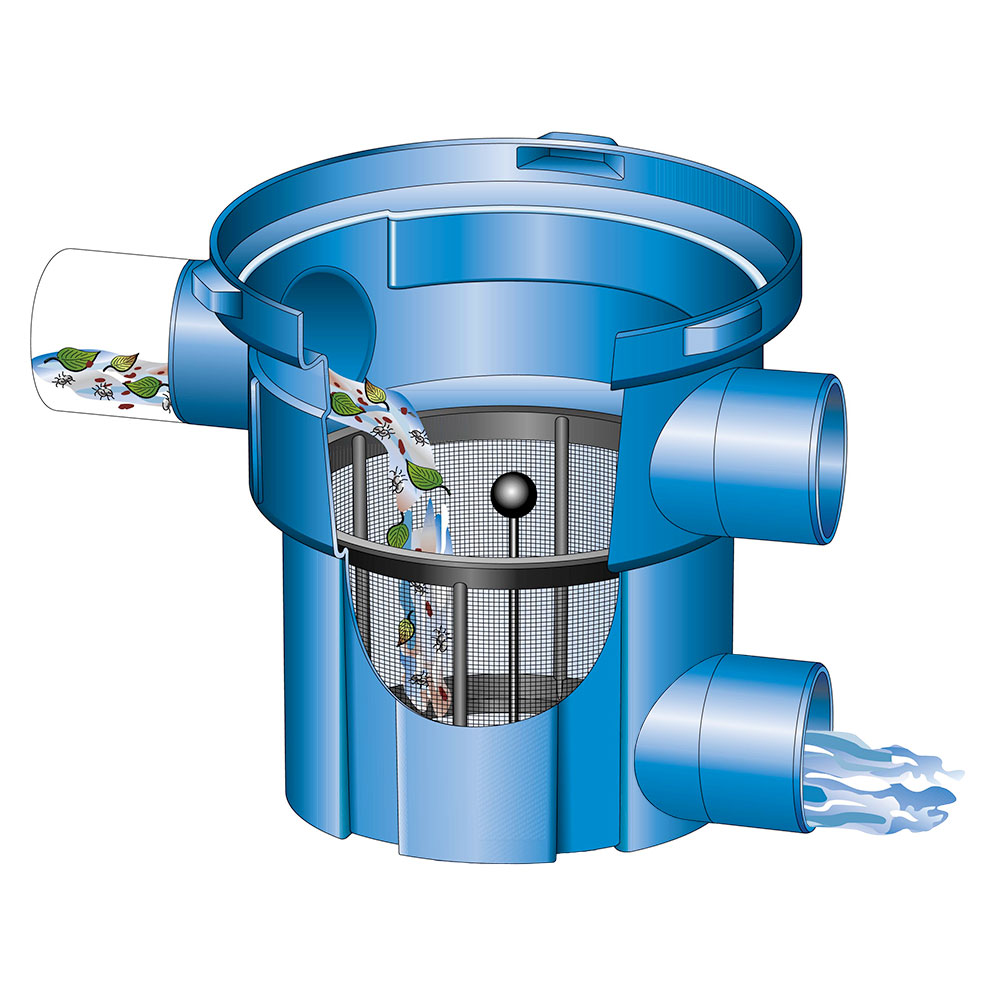

1. Das Regenwasser fließt über den Stutzen DN 100 zu.
2. Der Schmutz wird im Filtersieb (Kunststoffkorb) zurückgehalten. Der Siebkorb ist bei Bedarf zu reinigen.
3. Stutzen kann als weiterer Zulauf oder als Notüberlauf verwendet werden.
4. das gereinigte Wasser fließt über einen Stutzen DN 100 seilich weiter zur Zisterne.

Wirkungsgrad in %

Durchschnittliche Regenspende in Deutschland zu 80% unter 15 l/(s x ha), das ergibt einen Volumenstrom von 0,32 l/s bei einer Dachfläche von 213 m².
max. Durchfluss DN 100: 6,4 l/s
anschließbare Dachfläche bei max. 200 l/(s x ha): 320 m²
anschließbare Dachfläche bei max. 300 l/(s x ha): 213 m²
129 verkauft*
Regenwasserfilter für den Einbau vor die Zisterne.
270 mm Höhenversatz zwischen Zulauf und Ablauf.
Maschenweite 1 mm für Gartenbewässerung.
für Dachflächen bis 213 qm nach DIN 1986.
Downloads: Montageanleitung Downloads: Datenblatt
