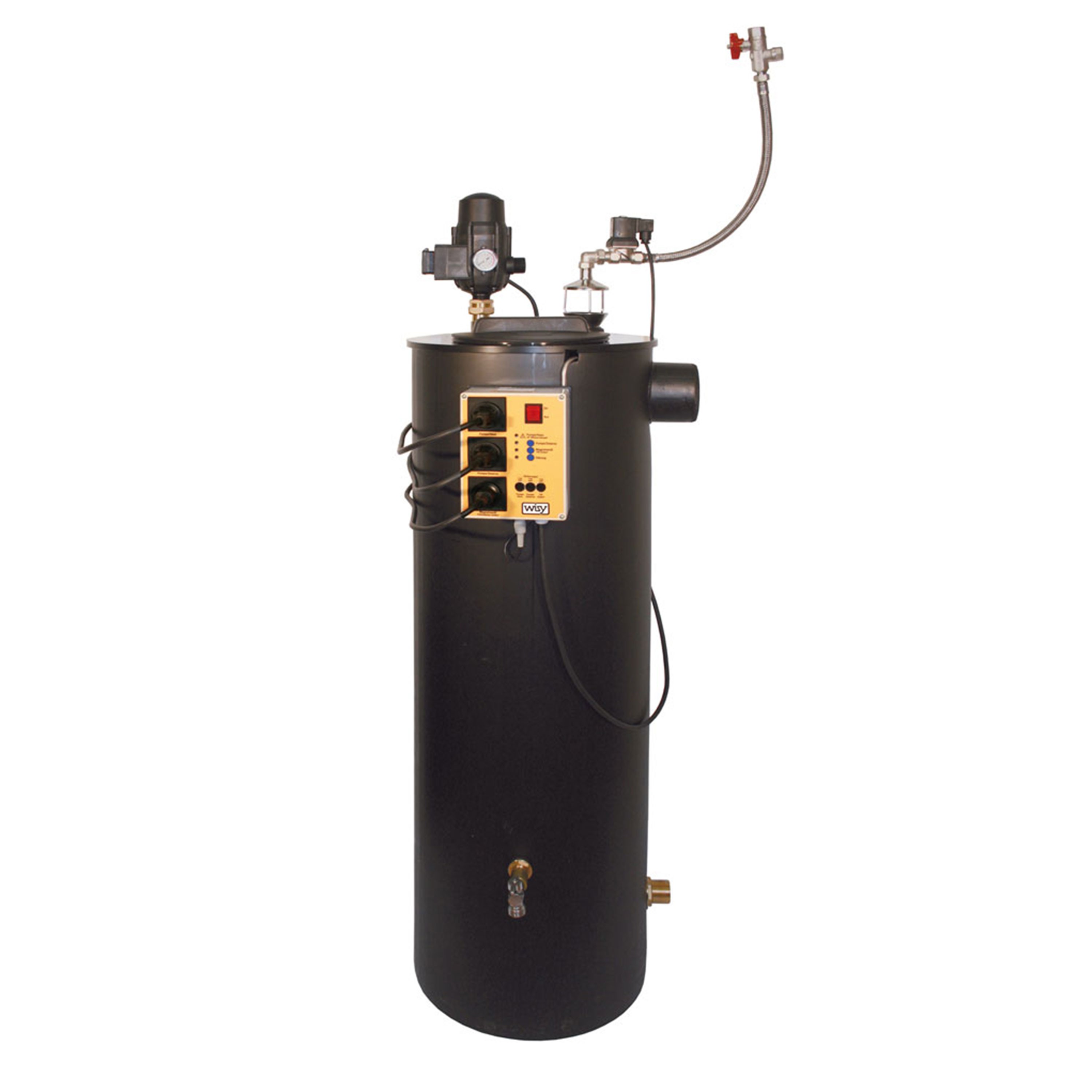

Regenwasserwerk Maxima 205
Art.-Nr.: 10120203Fördermenge: 80 l/min
Förderhöhe: 48 m
Beschreibung
Beschreibung:
Funktion
Der Zwischenbehälter der MAXIMA wird im Regelfall aus der Zisterne durch eine einstufige Förderpumpe oder im Bedarfsfall mit Trinkwasser gespeist. Mit einer im Zwischenbehälter stehenden mehrstufigen Kreiselpumpe (Hauspumpe) erfolgt die Druckerzeugung für die bedarfsgerechte Versorgung der Verbrauchsstellen. Die vollautomatische Steuerung des Regenwasserwerks regelt je nach Füllstand im Zwischenbehälter die Wassernachspeisung und schützt gleichzeitig die Hauspumpe vor Trockenlauf. Die Steuerung ist mit einem akustischen Überlaufalarm (Summer) versehen. Die Trinkwassernachspeisung erfolgt über einen normgerechten Freien Trinkwasserauslauf (gemäß EN 1717). Im Zwischenbehälter befindet sich ein Überlauf (DN 100) mit Geruchsverschluß. WISY-Komponenten bestehen nur aus hochwertigen und langlebigen Bauteilen. Alle mediumberührenden Teile sind korrosionsbeständig.
- Erfüllt DIN 1989 und DIN EN 1717
- Abmessungen des Maxima Hybridbehälters (in mm): ø 400 x H 1410
Hohe Versorgungsleistung durch großen Pufferbehälter

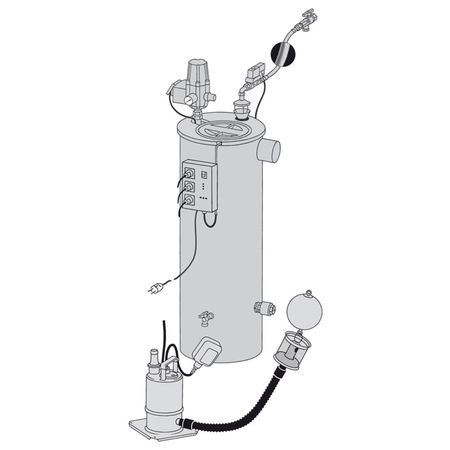

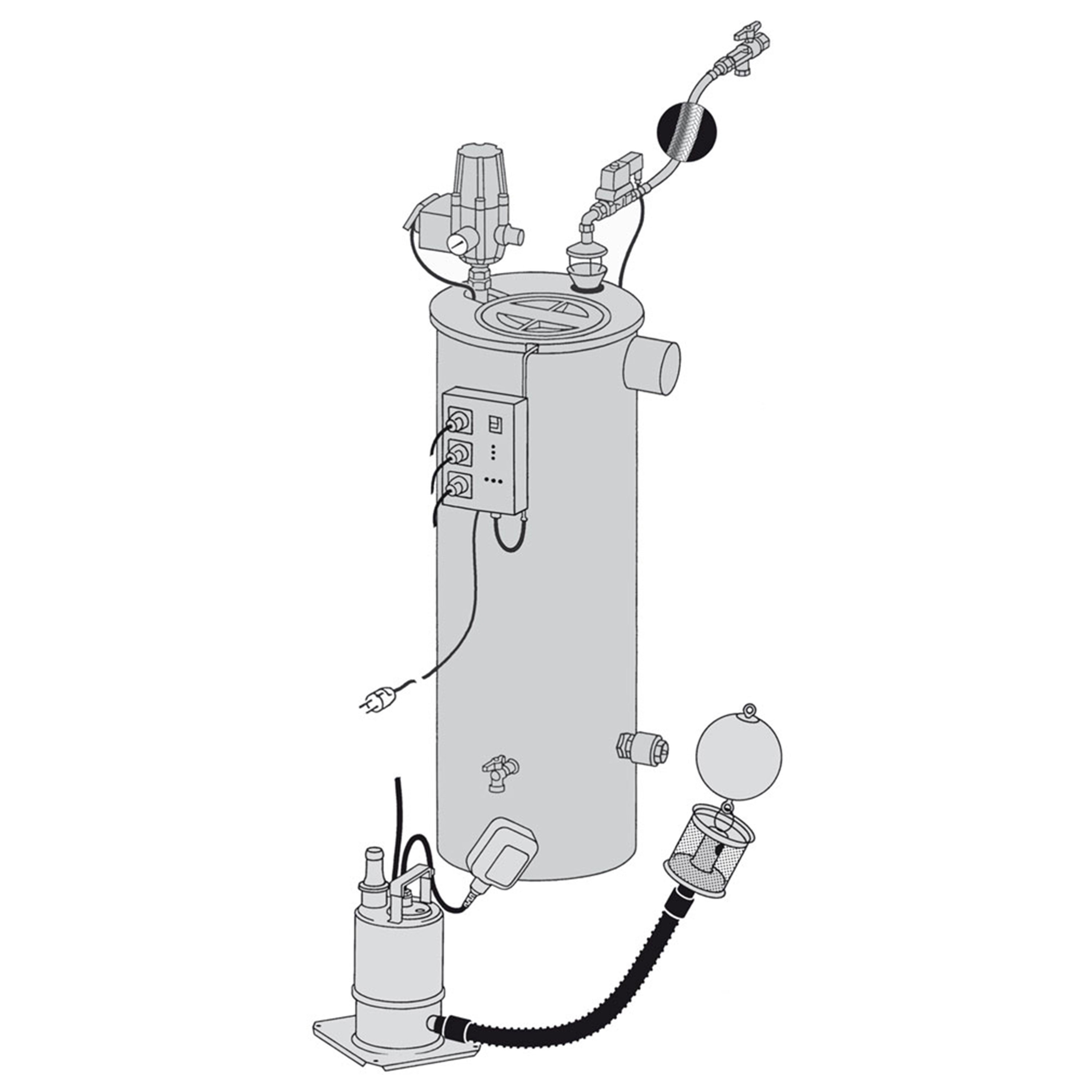

Vereinigt alle zum Betrieb der Regenwasserversorgung erforderlichen Komponenten nach dem Zwei-Druckpumpen-Prinzip.Das Regenwasser wird mittels der Unterwasser-Ladepumpe aus dem Regenspeicher in den Pufferbehälter der Anlage gepumpt. Von dort aus erfolgt die Versorgung der Verbrauchsstellen durch die Unterwasser-Druckpumpe. Trinkwasser wird bedarfsgerecht direkt in den Hybridbehälter der Einheit nachgespeist, Puffervolumen 100 l für hohe Bedarfsspitzen.
Vorteile
- steckerfertige Anlage, erfordert keine Elektroarbeiten
- geräuscharm durch Unterwasser-Druckpumpen
- manuelle Umschaltung von Regen- auf Trinkwasserbetrieb jederzeit möglich
- hohe Versorgungs- und Betriebssicherheit, auch bei Verbrauchsspitzen
- frei von Saugleitungsproblemen

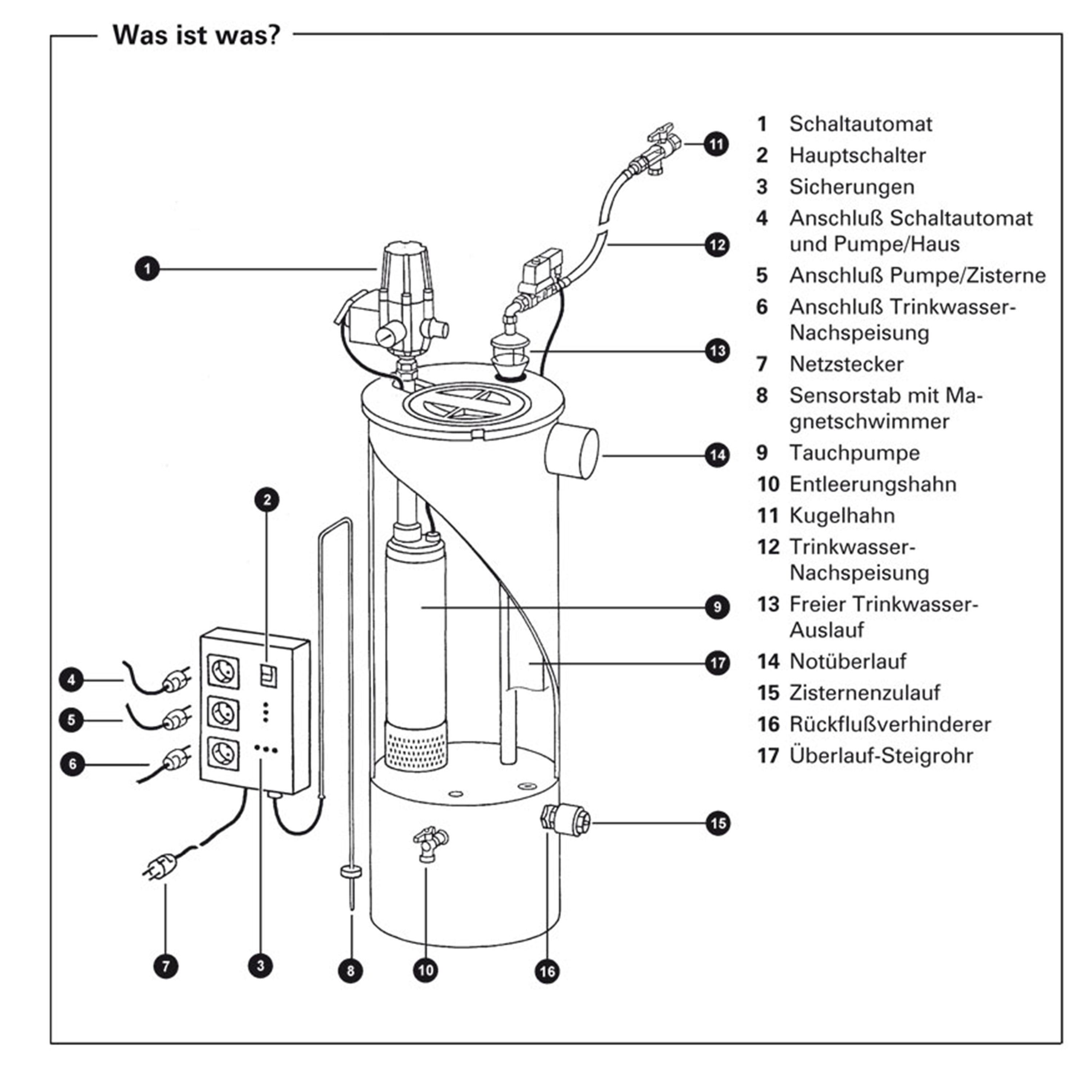

Lieferumfang
Hybrideinheit im Haus mit:
- Fassungsvermögern 100 l, mit Notüberlauf DN 100
- mehrstufiger Unterwasser-Druckpumpe, Multigo 205, auf Gummifüssen gelagert
- Schaltautomat ZETA 02/V, Einschaltdruck 1,5 bar mit Manometer
- elektronischer Steuereinheit mit Sensorstab
- automatischer Trinkwassernachspeisung
- freiem Trinkwasserauslauf 1/2" mit Magnetventil, Kugelhahn und Schmutzfänger
- Entleerungshahn 1/2"
- Rückschlagventil in Regenwasser-Einspeiseleitung
- Kennzeichnungsset
Speicherausstattung mit:

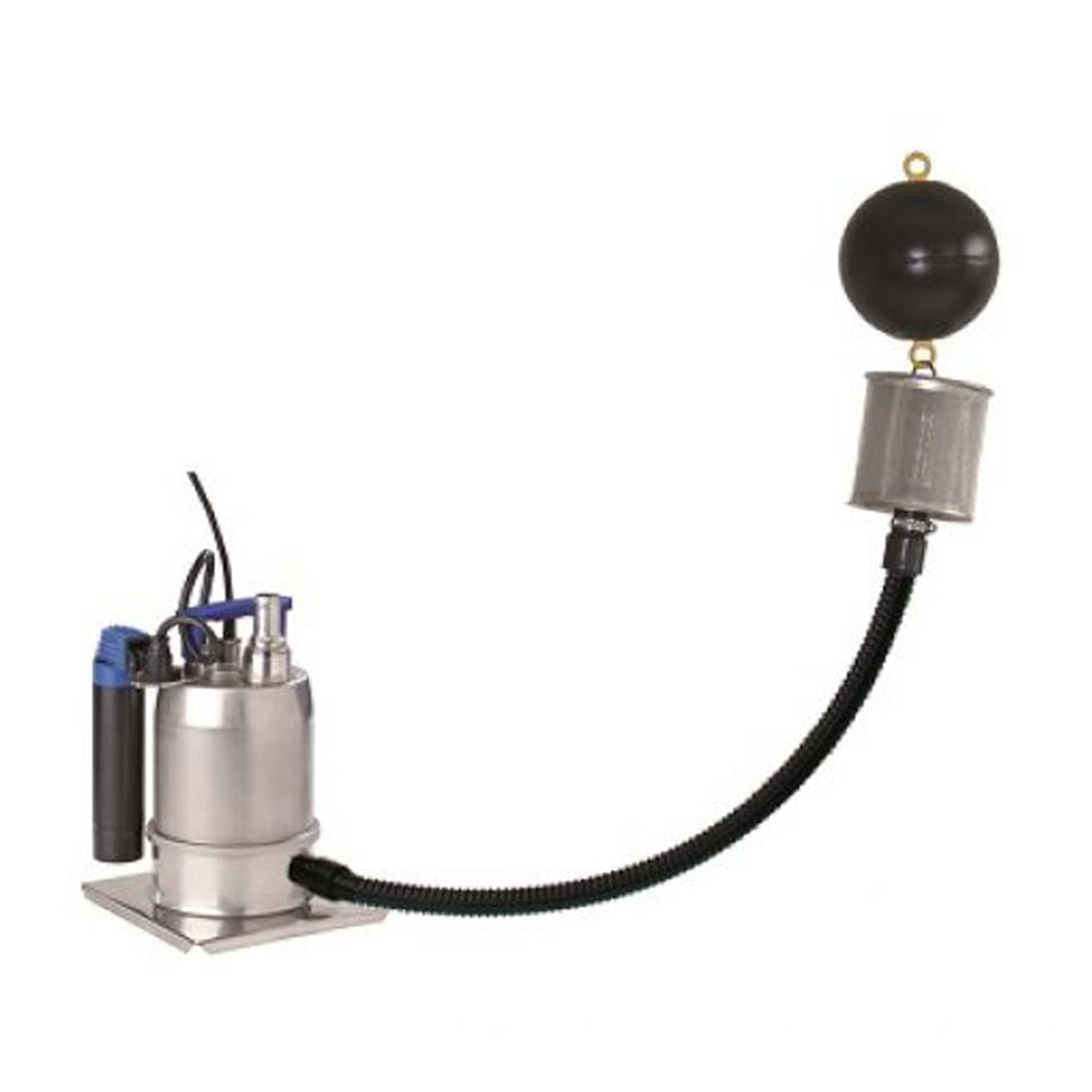

- Unterwasser-Ladepumpe Provedo-Doc (VX) mit fest montiertem, vertikalen Schwimmerschalter, 15 m Anschlußkabel, druckseitig 1“-Tülle mit Rückschlagventil, 3 m Trageseil und Hakenschraube
- Standplatte 22 cm x 22 cm für Unterwasser-Druckpumpe, aus Edelstahl
- schwimmendem Ansaug-Fein-Filter aus Edelstahl, Maschenweite 0,3 mm, mit 0,75 m hochflexiblem Saugschlauch
Technische Daten:
Abmasse Maxima 205 | |
Höhe der Einheit | 1,6 m |
Platz/- Raumbedarf | Stellfläche 1 x 1 m, Höhe 2m |
Hybrid-/ Zwischenbehälter | 100 l Fassungsvolumen |
Unterwasser Druckpumpe | |
Pumpentyp | Multigo 205 mit Edelstahlgehäuse, 4-stufig |
Leistungsaufnahme P | max. 1 kW |
Max. Fördermenge | 80 l/min |
Max. Förderhöhe | 48 m |
Fördermedium | klares, gefiltertes Regenwasser (max. 35° C) |
Schutzart | IP 68 |
Schaltautomat | |
Typ | ZETA 02/V |
Einschaltdruck | einstellbar von 1,5 - 2,8 bar |
Standby (W) | < 0,2 |
Zisternenpumpe | |
Saugstutzen | Schwimmende Entnahme SAFF 1¼" |
Druckstutzen | 1¼" Innengewinde |
Anschlusskabel | 20 m |
Leistungsaufnahme | 0,5 kW |
Max. Fördermenge bei 7,5 m Förderhöhe | 40 l/min |
Eintauchtiefe | 5 m |
Fördermedium | klares, gefiltertes Regenwasser (max. 35° C) |
Schutzart | IP 68 |
Anschlüsse | |
Überlauf | DN 100 |
Tankentleerung | ½" Auslaufhahn |
Haus-Regenwassernetz | 1" Außengewinde |
Zisternenwasser | 1¼" Innengewinde |
Freier TW-Auslauf | ½" Messing-Kugelhahn (Innengewinde) |
Stromversorgung | |
Netzanschluß | 230 V, 50 Hz, einphasiger Wechselstrom |
Max. Stromaufnahme Gesamtsystem | 16 A |
Sicherungen Steuereinheit | |
Hauspumpe | 10 A |
Zisternenpumpe | 16 A |
Magnetventil | 10 A |
Gewicht | |
Komplette Anlage | 45 kg |
Technische Daten
